Gambar elbow 3D autocad otomatis

Membuat gambar elbow 3D adalah hal yang tidak bisa dibilang mudah. Tujuan saya dan tim engpocket membuat plugin sederhana atau yang bisa disebut juga autolisp ini adalah untuk mempermudah sobat engpocket.

Apa itu Elbow Pipa?

Elbow pipa atau disebut juga knee, sebenarnya adalah fitting dari pipa yang digunakan untuk membelokkan jalur dari instalasi tanpa harus menekuk atau membengkokkan pipa. Elbow biasa ada 2 jenis yaitu elbow 90 derajat dan elbow 45 derajat. Plugin kali ini saya sediakan yang 90 derajat ya sobat.

Plugin gambar elbow 3D autocad

Download plugin elbow 3D autocad:

1. Klik tombol DOWNLOAD PLUGIN ELBOW 3D DISINI (file yang terdownload akan berbentuk zip).
2. Ekstrak file zip dan ambil file fas-nya.
3. Masukkan file FAS ke AutoCAD dengan perintah APPLOAD atau bisa juga dengan drag & drop filenya ke lembar kerja fautocad.
4. Ketik ELBOW3D untuk mulai menggambar elbow 3D otomatis.
5. Tips: Jika jendela folder tidak muncul, ketik FILEDIA, kemudian masukkan angka 1.

Mengubah tampilan layar kerja autocad menjadi 3D

1. Klik ikon home di sebelah pojok kanan atas layar (ViewCube) untuk masuk ke tampilan Southwest Isometric sehingga sudut pandang berubah jadi 3D.
2. Ubah gaya visual dengan meng-klik tulisan 2D Wireframe di pojok kiri atas area gambar, lalu ubah menjadi shaded with edges atau realistic agar pipa terlihat padat

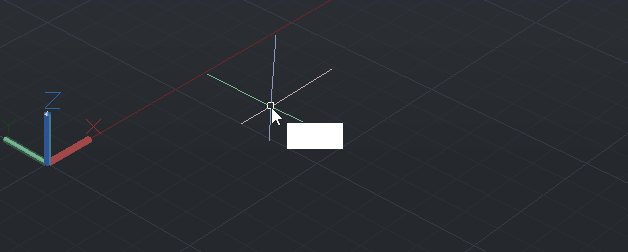

Menjalankan perintah untuk menggambar elbow 3D otomatis

1. Ketik perintah ELBOW3D di kolom command line atau di sembarang tempat, lalu tekan enter.
2. Masukkan diameter elbow yang sobat engpocket inginkan dalam satuan mm, lalu tekan enter.
3. Klik pertama sobat akan menentukan titik awal elbow.
4. Tarik kursor ke arah yang sobat inginkan (gunakan Ortho atau Polar Tracking agar lurus), lalu klik sekali lagi untuk menentukan titik sudut elbow.
5. Tarik kursor ke arah belokan elbow, lalu klik sekali lagi untuk mengakhiri perintah pembuatan elbownya..
6. Sobat engpocket akan melihat elbow 3D yang sobat inginkan sudah terbentuk.

Rumus elbow 3D

Elbow 3D yang sobat engpocket buat menggunakan plugin ini adalah elbow long radius karena paling banyak di pasaran.

Berikut adalah tabel rumus menghitung elbow long radius dan short radius.

Fitur	Long Radius (LR)	Short Radius (SR)
Rumus Radius	1,5 x Diameter	1 x Diameter
Tekukan	Lebih lebar	Lebih tajam/patah
Ketersediaan	Stok sangat banyak di pasaran	Lebih jarang di pasaran
