Plugin Gambar Elbow Ducting AutoCAD Download Gratis, Cara Cepat Gambar Ducting

Gambar elbow ducting autocad kurang dari 1 menit

Video tutorial menggambar elbow ducting autocad menggunakan plugin free download gratis

Pernahkah sobat engpocket merasa menggambar elbow ducting terasa sangat buang waktu karena harus buat baru jika ganti ukuran dan harus rotate cari arah pas secara berulang?

Ini lah yang kami rasakan. Dari situ terbentuk ide membuat plugin elbow ducting 2D ini. Plugin ini adalah LISP ducting HVAC free dan siap pakai.

Free download plugin elbow ducting AutoCAD

NOTE: PLUGIN GAMBAR ELBOW DUCTING AUTOCAD SUDAH ADA DI FILE duct.FAS ya. Tinggal download saja

Kalkulator hitung kebutuhan material elbow ducting

Kalkulator hitung kebutuhan material ducting

Apa itu ducting? Apa hubungan ducting dengan elbownya?

Ducting adalah saluran yang berfungsi untuk menyalurkan udara dingin dari satu titik ke titik lainnya dalam sebuah sistem tata udara atau HVAC. Ducting juga berfungsi sebagai jalur exhaust dan jalur fresh air.

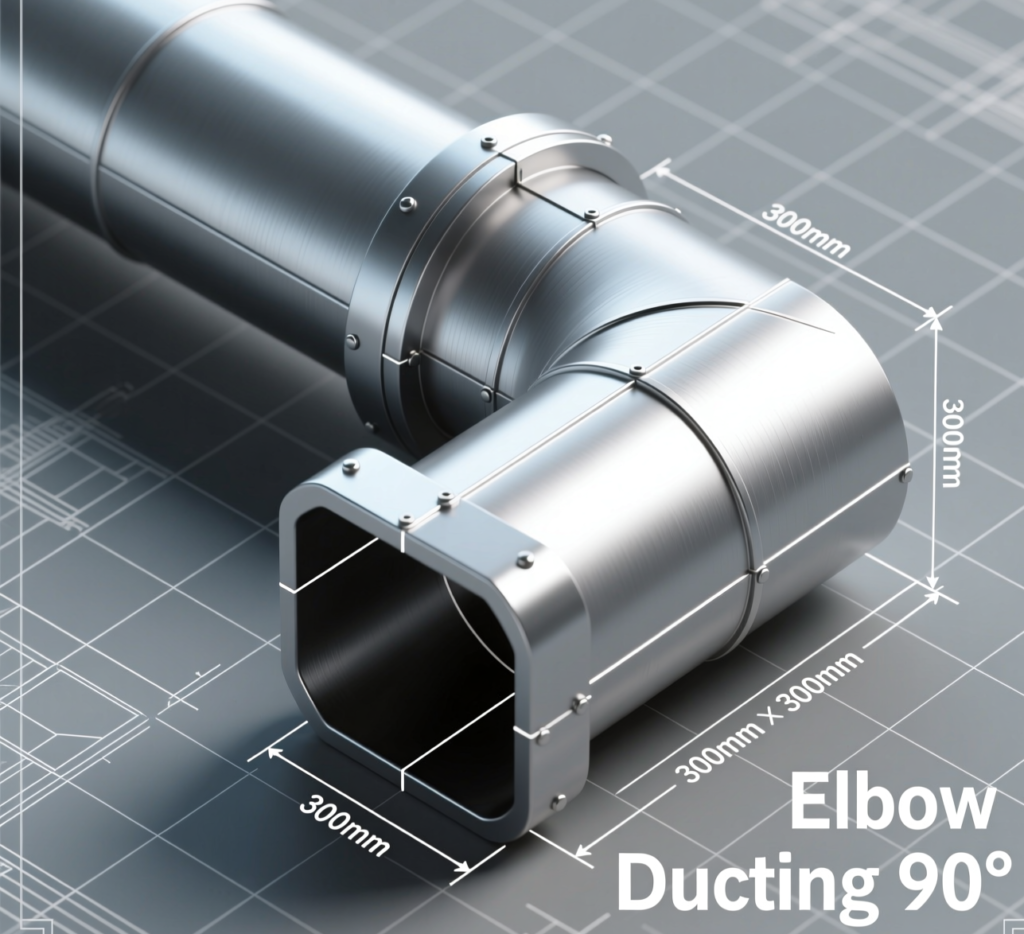

Sedangkan elbow ducting adalah biasa disebut fitting dari ducting yang fungsinya sebagai belokan jalur ducting. Elbow ada 90 derajat dan 45 derajat. Plugin gambar kali ini kita buatkan yang 90 derajat.

Panduan cara menggunakan plugin gambar elbow ducting di autocad:

Aktifkan dahulu plugin gambar elbow ducting autocad:

1. Klik tombol DOWNLOAD PLUGIN ELBOW DUCTING AUTOCAD FREE (file yang terdownload akan berbentuk zip). Nama filenya : duct2d.zip
2. Ekstrak file zip dan ambil file fas-nya. Nama file FAS-nya : duct
3. Masukkan file FAS ke AutoCAD dengan perintah APPLOAD atau bisa juga dengan drag & drop filenya ke lembar kerja autocad. ketik FILEDIA, kemudian masukkan angka 1.

Menggambar elbow ducting menggunakan plugin kurang dari 1 menit

• Ketik E9 lalu enter.
• Masukkan lebar ducting lalu enter.
• Klik 1, ini akan menjadi posisi mulai elbow.
• Klik 2, ini akan menjadi titik belok elbow, lalu arahkan kursor atau mouse ke arah sobat mau elbownya berbelok kemana.
• Klik 3, ini adalah akhir dari elbow.
• Elbow akan terbentuk otomatis lengkap dengan flange di kedua sisinya (radius dalam 0.5W dan radius luar 1.5W).

Kami juga menyediakan plugin gratis untuk sobat engpocket agar mudah menggambar pipa, elbow dan teenya. Berikut link download gratisnya:

Free download plugin gambar pipa 3D autocad ada di post ini.
Free download plugin gambar elbow pipa 3D autocad ada di post ini.
Free download plugin gambar tee pipa 3D autocad ada di post ini.

Kalkulator hitung kebutuhan material dari gambar ducting autocad

Kalkulator hitung kebutuhan material reducer ducting
