Plugin tee ducting autocad
Yang satu ini fitting yang paling susah dibuat nih sobat engpocket. Namanya tee ducting. Mungkin sobat sekalian sudah sangat kenal dengan tee ducting. Buatnya suah bukan? apa lagi saat dibuat langsung di lapangan.
Namun jangan khawatir, Setidaknya, proses membuat gambar tee ducting autocad sekarang menjadi lebih mudah. Gambar tee ducting autocad yang dibuat oleh plugin ini adalah aksesoris lanjutan dari plugin di link sebelumnya yang hanya ada isi ducting, elbow dan reducer.
Gratis download plugin tee ducting untuk AutoCAD
Video tutorial menggambar tee ducting di autocad pakai plugin gratis
Apa itu tee ducting?

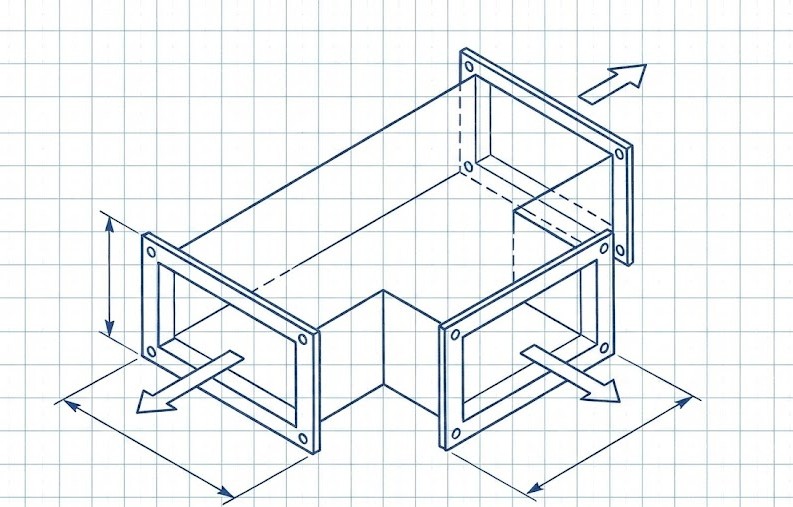

Tee ducting adalah fitting pada ducting yang berbentuk hufuf T dan berfungsi sebagai cabang 3 dari ducting. Bisa untuk membagi 2 aliran udara atau menggabungkan 2 aliran udara.
Pada saat menggambar layout 2D untuk project, membuat gambar tee berulang sangatlah memakan waktu, itu sebabnya kami buat plugin gratis ini.
Panduan cara menggunakan plugin gambar tee ducting di autocad:
Langkah download & aktifkan plugin gambar tee ducting autocad:
- Klik tombol DOWNLOAD PLUGIN TEE DUCTING FREE (file yang terdownload akan berbentuk zip).
- Ekstrak file zip dan ambil file fas-nya.
- Masukkan file FAS ke AutoCAD dengan perintah
APPLOADatau bisa juga dengan drag & drop filenya ke lembar kerja fautocad.
Menggambar tee ducting menggunakan plugin
- Ketik
T9lalu enter. - Masukkan lebar ducting inlet pada jalur utama tee, lalu enter.
- Masukkan lebar ducting outlet cabang, lalu enter.
- Masukkan lebar ducting outlet jalur utama tee, lalu enter.
- Klik ke 1, ini akan menjadi posisi mulai tee. Lalu tarik kursor searah jakur utama tee.
- Klik ke 2 untuk mulai menentukan arah belok cabang, lalu arahkan kursor atau mouse ke arah jalur cabang yang sobat inginkan.
- Klik ke 3, untuk menyelesaikan pembuatan tee.
- Tee akan terbentuk otomatis lengkap dengan flange di kedua sisinya dengan ukuran sesuai standar SMACNA.
