Cara Menghitung Pondasi Cakar Ayam dan Menggambar Menggunakan Plugin

Halo sobat Engpocket, di post kali ini, kita akan bahas mengenai pondasi cakar ayam.

Sebelum kita masuk ke pembahasan lebih dalam, kami sajikan dulu untuk kalian kalkulator dan plugin plug & playnya. Silahkan dicoba

Script Plug & Play Autocad Cakar Ayam 3D Versi Slab

Free Download Script Plug & Play Autocad 3D Otomatis engpocket.com

HASIL ESTIMASI MATERIAL
Volume Beton: 0 m³
Jml Besi Arah X: 0 batang
Jml Besi Arah Y: 0 batang
Total Berat Besi: 0 kg

🛠️ Langkah Penggunaan Plugin 3D Slab

1
Setelah sobat input spesifikasinya secara lengkap, klik tombol DOWNLOAD .SCR (SLAB).
2
Lalu di history download browser sobat, klik tombol titik 3 di sebelah file SCR yang sudah terdownload, pilih Keep.
3
Di sebelah tombol delete, klik tombol panah drop down dan pilih Keep anyway.
⚠️ Catatan: Ini dilakukan karena browser sering memproteksi file format script (.SCR) demi keamanan.
4
File akan berubah jadi file SCR AutoCAD di history download sobat EngPocket.
5
Buka file AutoCAD kosong dan pastikan anda sudah berada di halaman kerja.
6
Drag dan drop file SCR yang sobat sudah download tadi ke halaman kerja AutoCAD.
7
Gambar pondasi cakar ayam versi slab model 3D akan muncul secara otomatis secara detail dari besi begelnya sampai ke coran betonnya.
✨ Selamat! Model 3D Anda sudah siap diolah di AutoCAD.

KALKULATOR CAKAR AYAM SLAB

Estimasi Beton & Besi - engpocket.com

HASIL ESTIMASI MATERIAL
Volume Beton: 0 m³
Jml Baris Besi (X & Y): 0 batang
Total Panjang Besi: 0 m
Total Berat Besi: 0 kg

Script Autocad Plug & Play
Cakar Ayam 3D Trapesium

Professional Footplate Auto-Generator | engpocket.com

📐 Cara Menggunakan Plugin Versi Trapesium

1
Setelah sobat input spesifikasinya secara lengkap, klik tombol DOWNLOAD .SCR.
2
Lalu di history download browser sobat, klik tombol titik 3 di sebelah file SCR yang sudah terdownload, pilih keep.
3
Disebelah tombol delete, klik tombol panah drop down dan pilih keep anyway.
⚠️ Browser sering memblokir file .SCR karena dianggap file sistem. Sobat perlu memberikan izin akses agar file bisa digunakan.
4
File akan berubah jadi file SCR autocad di history download sobat engpocket.
5
Buka file autocad kosong dan pastikan anda sudah berada di halaman kerja.
6
Drag dan drop file scr yang sobat sudah download tadi ke halaman kerja autocad.
7
Gambar pondasi cakar ayam versi slab model 3D yang tadi sudah anda input spesifikasinya di halaman ini akan muncul secara otomatis secara detail dari besi behelnya sampai ke coran betonnya.
🚀 Plugin Siap! Gambar 3D Otomatis Telah Terbentuk.

KALKULATOR CAKAR AYAM TRAPESIUM

Estimasi Beton & Besi - engpocket.com

HASIL ESTIMASI
Volume Beton: 0 m³
Jml Besi (Arah X/Y): 0 batang
Total Panjang: 0 m
Total Berat Besi: 0 kg

Ilustrasi Perbedaan Pondasi Cakar Ayam Versi Slab dan Trapesium

Berikut ini gambar ilustrasi perbedaan pondasi cakar ayam versi slab dan versi trapesium dari tampak rangkaian behelnya.

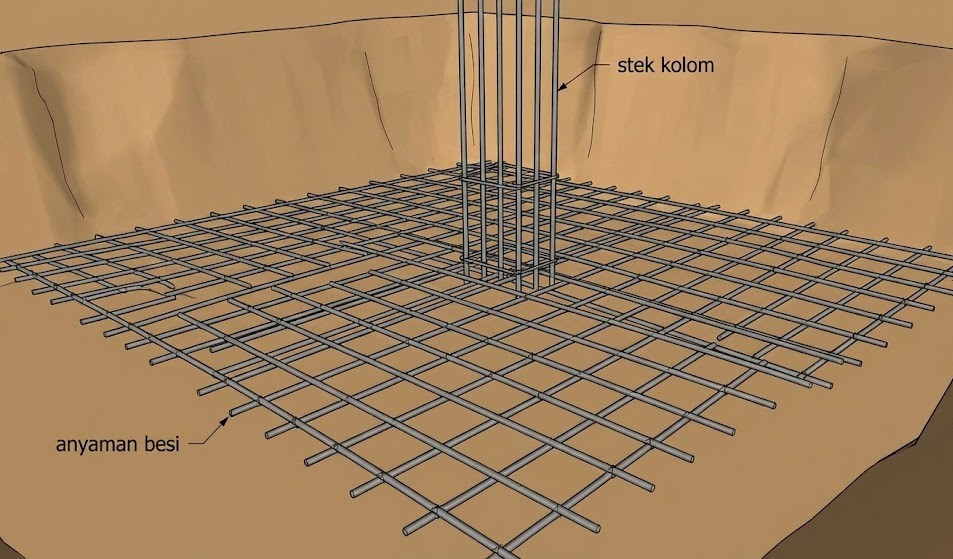

A. Pondasi cakar ayam versi slab.

cara menghitung pondasi cakar ayam versi slab

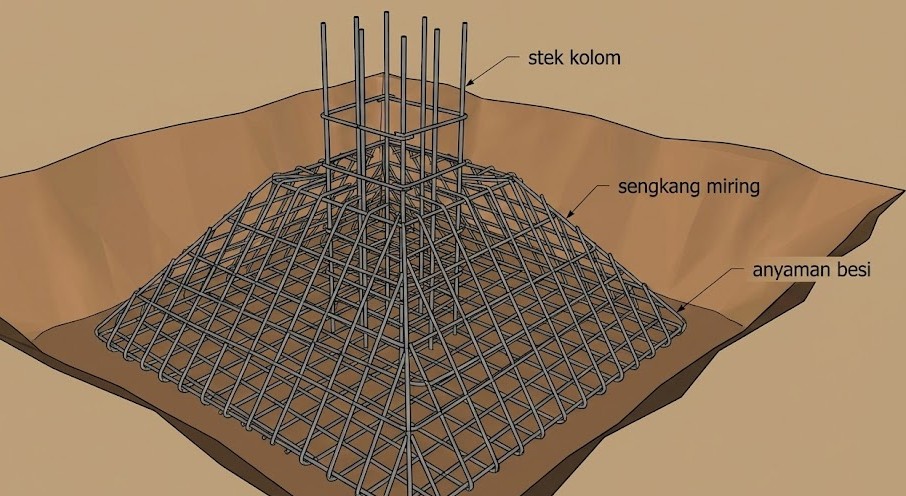

B. Pondasi cakar ayam versi trapesium.

cara menghitung pondasi cakar ayam versi trapesium

Apa Itu Pondasi Cakar Ayam?

Mungkin sobat engpocket yang baru didunia sipil, bertanya-tanya, apa sih pondasi cakar ayam? Secara komposisi, pondasi cakar ayam adalah pondasi yang terdiri dari besi behel dan coran beton.

Versi sederhana yang saya sebut versi slab ini hanya terdiri dari 1 lembar rangkaian besi behel yang dibentuk seperti wafel lalu di cor dengan ketebalan yang diinginkan dengan cara di bekesting.

Sedangkan versi trapesium adalam cakar ayam yang dirangkai dengan bagian tapaknya bukan hanya 1 lembar flat, tetapi besi behelnya dirangkai membentuk trapesium sehingga lebih kokoh ketika diisi coran beton.

Pondasi cakar ayam sendiri ada beberapa panggilan. Pondasi telapak, pondasi tapak, dan footplate.

Tabel Standar dan Kedalaman Untuk Pondasi Cakar Ayam

Peruntukan Ukuran Alas (cm) Kedalaman (m) Diameter Besi
Rumah 1 Lantai 60 x 60 0,8 - 1 mtr 10 mm
Rumah 2 Lantai 80 x 80 atau 100 x 100 1,2 mtr - 1,5 mtr 12 mm

Cara Menghitung Jumlah Titik Pondasi Cakar Ayam

🏗️ Panduan Menghitung Titik Cakar Ayam

Prinsip Utama: Ikuti Jalur Kolom Struktur

Pondasi cakar ayam harus diletakkan dibawah setiap kolom utama. Kolom utama adalah tiang yang menyangga balok lantai dua, tiga dan seterusnya sampai ke atap. Jangan sampai ada tiang struktur yang "menggantung" tanpa pondasi telapak di bawahnya.

3 - 4 Meter Aturan Jarak Maksimum

Lebih dari 4 meter, harus ditambahkan 1 titik lagi ditengahnya.

Menghitung Berdasarkan Beban Area
Beban Total per Titik = (Luas Area yang Dipikul) x (Beban Mati + Beban Hidup)

📍 Titik Wajib yang Sering Terlupakan

Area Tangga

Tangga beton memiliki bobot yang sangat berat dan terkonsentrasi di satu titik tumpu. Di bawah pangkal tangga ini wajib kita tambahkan pondasi cakar ayam.

Pertemuan Sudut L

Setiap sudut mati bangunan wajib memiliki pondasi untuk mengunci kestabilan struktur terhadap gaya geser. Menghindari penurunan tanah di salah satu sudut bangunan.

Nah sekian penjelasannya. Sekarang, apakah sobat Engpocket sudah bisa menentukan akan menggunakan pondasi cakar ayam yang mana?

Coba tuliskan di kolom komentar.
