Kalkulator Balok
Mungkin sebagai seorang insinyur, balok bangunan, saluran persegi panjang seperti ducting kotak adalah beberapa benda yang berbentuk balok.
Mengetahui luas permukaan yang tepat penting untuk perhitungan yang presisi. Kalkulator balok ini membantu kita menentukan luas luar total dari setiap benda berbentuk balok secara akurat.
Kalkulator Luas Permukaan Ducting
Semua Input dalam Milimeter (mm)
Apa itu Balok atau Prisma Persegi Panjang?
Prisma Segi Empat (Balok) dalam MEP
Prisma segi empat atau kita menyebutnya balok, adalah bentuk tiga dimensi yang memiliki enam muka yang semuanya berbentuk persegi panjang dan bisa juga persegi. Dalam industri MEP (Mechanical, Electrical, and Plumbing), bentuk ini paling sering terlihat pada:
Kadang-kadang di HVAC, MEP atau jika balok ini digunakan untuk ducting atau pipa atau sebagai saluran atau jalur yang dilalui suatu senyawa atau apa pun itu, kita hanya menghitung 4 sisi, bukan 6.
Kalkulator balok kami bisa menghitung 4 sisi atau 6 sisi. Jadi menyesuaikan kebutuhan untuk semua kalangan dan pekerjaan atau apa pun yang kalian sedang lakukan atau tekuni.

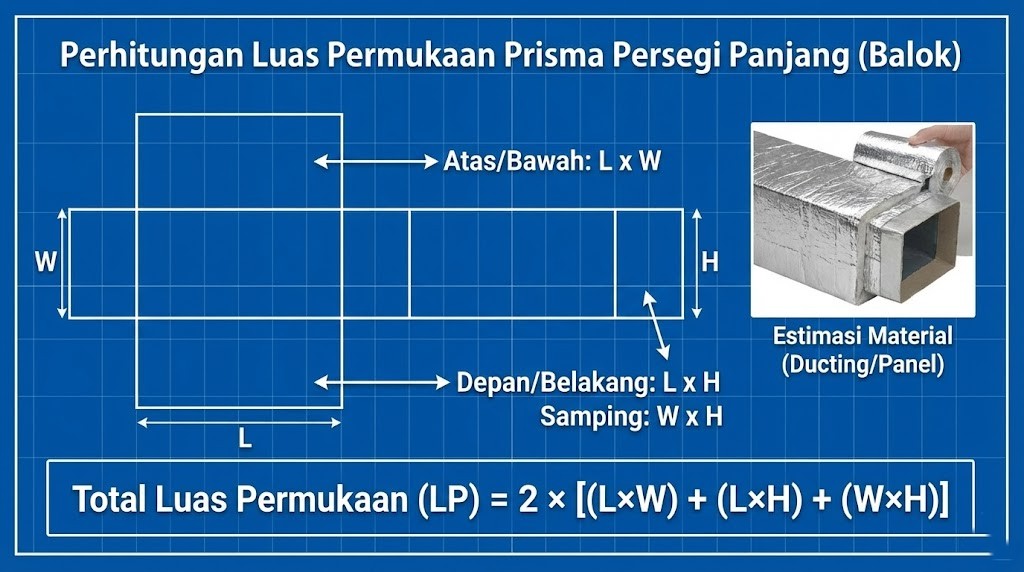

Rumus Luas Permukaan Balok
HVAC MEP: Luas Permukaan Balok
Untuk mencari luas permukaan total balok atau prisma persegi panjang, kita harus menghitung luas keenam sisi tersebut. Namun pada postingan kali ini, karena kita fokus pada MEP HVAC yang seringkali hanya menggunakan 4 sisi, rumus ini hanya akan menghitung 4 sisi (tidak termasuk sisi ujung).
Kami menghitung keliling penampang dan mengalikannya dengan panjang total. Tapi jangan khawatir, kalkulator kami sudah menyesuaikan kebutuhan umum, jadi kalian dapat memilih apakah kalian ingin menyertakan kedua sisi ujungnya atau tidak dalam perhitungan kalkulator balok di atas.
Keterangan:
Contoh Hitung Luas Permukaan Balok
Studi Kasus Proyek Engpocket
Seorang estimator perlu menghitung kebutuhan bahan insulasi untuk saluran udara (duct) utama pada proyek Engpocket. Data yang diketahui:
Catatan: Kedua ujung duct terbuka untuk sambungan, sehingga hanya luas permukaan sisi (lateral) yang dihitung.
H (Tinggi) = 300 mm → 0,3 m
L (Panjang) = 10 m
= 2 × 0,8 × 10
= 1,6 × 10
= 16 m²
= 17,6 m²
Jawaban: 17,6 m²
Total bahan insulasi yang dibutuhkan adalah 17,6 m².
Peran Aspect Ratio (Rasio Aspek)
Aspect Ratio: Faktor Tersembunyi
Satu faktor yang sering kali luput dari pandangan para estimator adalah aspect ratio (perbandingan antara lebar dan tinggi). Sebagai contoh, ducting persegi berukuran 500 x 500 mm dan ducting persegi panjang yang sangat pipih berukuran 1000 x 250 mm keduanya memiliki luas penampang internal yang sama. Tapi:
Keliling: 2.000 mm
Keliling: 2.500 mm
Perhitungan Eksternal vs. Internal
Titik Kritis: Kalkulasi Internal vs. Eksternal
Saat menggunakan kalkulator prisma segi empat ini, ingatlah beberapa poin kritis berikut agar tidak salah hitung:
Jika kita menghitung untuk lapisan dalam (untuk peredam suara atau sound attenuator), dimensi W (lebar) dan H (tinggi) sebenarnya berkurang karena terpotong ketebalan material di dalam.
Sebaliknya, untuk pelapis luar (seperti jaketing plat aluminium untuk ducting outdoor), sobat harus menambahkan ketebalan isolasi ke nilai W dan H sebelum melakukan perhitungan.
Langkah ini krusial agar kita tidak kekurangan material saat melakukan pemesanan.
