Kalkulator Diameter Kabel

Saya dan tim engpocket pernah keliru menghitung diameter kabel. Dikira kami, sebutan kabel yang dijual oleh supplier adalah diameternya, ternyata itu adalah luas penampangnya. Alhasil, kami tekor membeli kabel tray.

Tapi jangan khawatir, ini kami sediakan kalkulator cepatnya untuk digunakan sahabat engpocket di lapangan agar mudah dan tidak salah seperti kami.

📏 Kalkulator Fisik Kabel

Konversi Luas Penampang (mm²) ke Diameter (mm)

Luas Penampang Kabel (mm²): *Masukkan angka sesuai label di kulit kabel

Apa Itu Diameter kabel? Apa Bedanya Dengan Luas Penampang Kabel?

⚡ Mitos vs Fakta: Ukuran Kabel Listrik

Pernahkah kalian membeli kabel dengan spesifikasi 10 mm, namun saat diukur menggunakan jangka sorong (sigmat), diameternya ternyata hanya sekitar 3,5 mm? Merasa dibohongi oleh penjual?

Tenang saja, itu juga yang dirasakan tim EngPocket saat masih jadi kontraktor newbie. Faktanya, ukuran yang tertera pada spesifikasi kabel bukanlah ukuran diameter, melainkan ukuran luas penampangnya.

📏 Diameter Kabel

Adalah garis lurus (garis tengah) yang diukur dari satu ujung terluar ke ujung terluar sisi kabel lainnya. Ini hanya mengukur jarak pada satu titik lintasan saja.

⭕ Luas Penampang

Adalah luas total area permukaan dari ujung kabel tembaga tersebut. Karena ujung kabel berbentuk lingkaran, maka satuannya menggunakan luas area (mm²).

Kenapa Menggunakan Luas Penampang?

Dalam hukum fisika kelistrikan, Kemampuan Hantar Arus (KHA) berbanding lurus dengan luas area penampang, bukan diameternya. Semakin luas areanya, semakin kecil hambatannya, sehingga semakin banyak arus yang bisa lewat.

Analogi Jalan Raya: Kapasitas kendaraan di jalan tol ditentukan oleh jumlah lajur yang tersedia (total luas jalan), bukan sekadar mengukur seberapa jauh jarak dari pagar kiri ke pagar kanan.

Karena seluruh standar pabrikan kabel menyebutkan ukuran dalam bentuk Luas Penampang (mm²), maka para installer di lapangan sering kali harus menghitung atau mengonversi sendiri diameter fisik kabel tersebut. Hal ini sangat penting untuk memastikan jalur kabel muat dan presisi saat menentukan ukuran pipa conduit, cable tray, atau cable ladder yang harus dipasang.

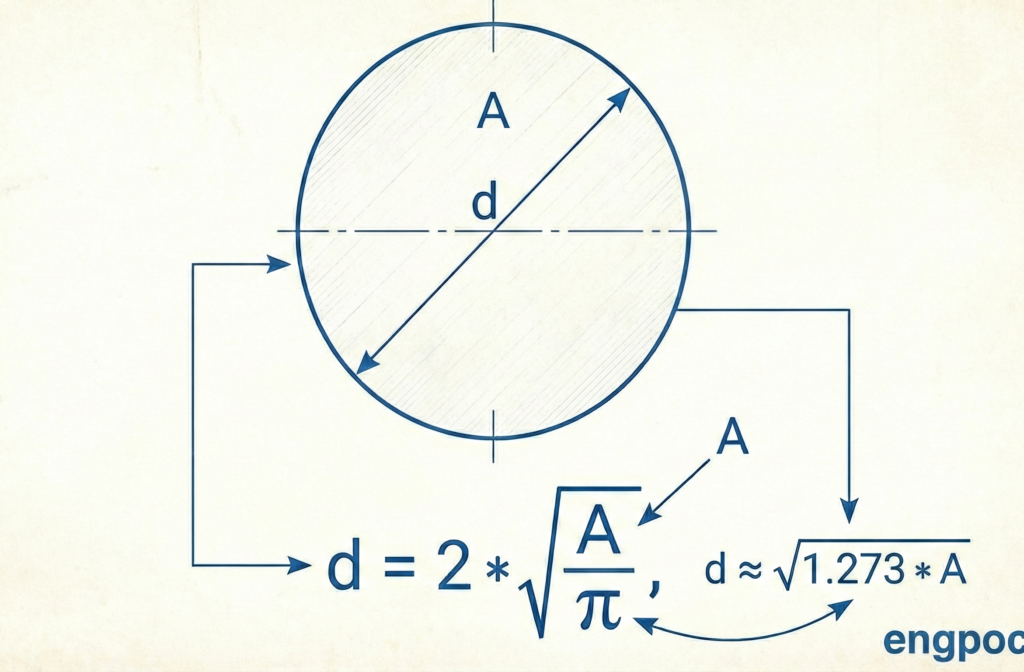

Rumus Untuk Menentukan Diameter Kabel Jika Diketahui Luas Penampangnya

🧮 Rumus Konversi Luas Penampang ke Diameter

d = √(4 x A / π)

Keterangan:

d = Diameter kabel (mm)
A = Luas Penampang kabel (mm²)
π = Pi (3,14)

⚡ Rumus Cepatnya Adalah:

d = √(1,273 x A)

Contoh Menghitung Diameter Kabel

📐 Contoh Kasus Lapangan: Menghitung Diameter Inti Kabel

Kasus 1 Kabel 2,5 mm²

Saya punya kabel 2,5 mm². Berapa diameter kabelnya?

d = \sqrt(1,273 x 2,5) d = \sqrt3,1825 d = 1,78 mm

Diameter konduktor tembaganya adalah 1,78 mm, maka pakai kabel protector kecil saja cukup, tidak perlu conduit berukuran besar.

Kasus 2 Kabel NYY 4 x 120 mm²

Bagaimana jika ukuran kabel yang saya miliki lebih spesifik, yaitu kabel NYY 4 x 120 mm². Berapa diameternya?

Kabel NYY untuk ukuran besar biasanya adalah tipe kabel serabut (stranded). 4 x 120 mm² artinya dalam 1 kabel terdapat 4 inti kabel yang masing-masing luas penampangnya 120 mm².

d = \sqrt(1,273 x 120) d = \sqrt152,76 d = 12,36 mm (Per Inti Tembaga)

Real di lapangan: Karena kabel ini menggunakan konduktor serabut kaku, maka hampir pasti ada rongga udara di sela-sela serabutnya yang menyebabkan diameternya pasti lebih besar dari 12,36 mm. Untuk amannya, bisa kita asumsikan 13 / 14 mm, namun lebih baik di 14 mm. Jadi saya lebih baik beli cable tray yang besaran untuk spare.

Jika kabelnya adalah kabel tunggal (kabel solid / non serabut) maka diameter tembaganya mutlak 12,36 mm (tidak ada pembesaran diameter seperti kabel serabut).

⚠️ Peringatan Penting EngPocket

RUMUS DI ATAS HANYA BERLAKU UNTUK MENGHITUNG INTI TEMBAGA (KONDUKTOR), BUKAN UKURAN KULIT LUAR KABEL.

Kabel 4 x 120 mm bukan berarti diameter total kabelnya adalah 14 mm x 4. Setiap kabel memiliki jaket pelindung (isolasi PVC) yang membuat diameter keseluruhan kabel utuh jauh lebih tebal dari sekadar gabungan inti tembaganya. Pastikan Anda melebihkan ukuran tray atau conduit untuk mengakomodasi ketebalan jaket isolasi ini.

Kasus 3 Kabel Penerangan (NYA 1 x 1,5 mm²)

Untuk instalasi lampu rumah, kita sering menggunakan kabel tunggal NYA 1,5 mm². Berapa diameter kawat tembaganya?

d = \sqrt(1,273 x 1,5) d = \sqrt1,9095 d = 1,38 mm

Angka 1,38 mm ini sangat berguna jika Anda ingin mengupas ujung kabel menggunakan tang pengupas (wire stripper) agar tembaganya tidak ikut terpotong.

Kasus 4 Kabel Grounding Penyalur Petir (BCC 50 mm²)

Kabel BCC (Bare Copper Conductor) adalah kabel tembaga telanjang tanpa kulit pelindung berbahan PVC. Jika ukurannya 50 mm², berapa diameter fisik kabel yang akan kita pegang?

d = \sqrt(1,273 x 50) d = \sqrt63,65 d = 7,97 mm (Dibulatkan ~8 mm)

Karena ini adalah kabel telanjang (serabut), diameter fisik kabel ini akan sangat mendekati angka 8 mm (ditambah sedikit toleransi rongga serabut).

Kasus 5 Kabel Stop Kontak (NYM 3 x 2,5 mm²)

Kabel NYM memiliki jaket warna putih dengan beberapa inti di dalamnya. Berapa diameter masing-masing inti tembaganya jika ukurannya 2,5 mm²?

d = \sqrt(1,273 x 2,5) d = \sqrt3,1825 d = 1,78 mm

Ketiga inti kabel di dalam jaket putih tersebut masing-masing memiliki ketebalan tembaga murni 1,78 mm.

Tabel Diameter Kabel

Ukuran Kabel (Satuan mm²)	Diameter Solid (Tunggal) sesuai rumus	Diameter Serabut (Stranded) (Estimasi + Rongga Udara)
1.5 mm²	1.38 mm	1.55 mm
2.5 mm²	1.78 mm	2.00 mm
4 mm²	2.25 mm	2.55 mm
6 mm²	2.76 mm	3.10 mm
10 mm²	3.57 mm	4.05 mm
16 mm²	4.51 mm	5.10 mm
25 mm²	5.64 mm	6.40 mm
35 mm²	6.68 mm	7.60 mm
50 mm²	7.98 mm	9.00 mm
70 mm²	9.44 mm	10.70 mm
95 mm²	11.00 mm	12.50 mm
120 mm²	12.36 mm	14.00 mm
150 mm²	13.82 mm	15.60 mm
185 mm²	15.35 mm	17.50 mm
240 mm²	17.48 mm	19.90 mm
300 mm²	19.54 mm	22.20 mm
