Gambar Pipa 3D Autocad, Elbow Pipa 3D, Tee Pipa 3D

Apakah sobat Engpocket sering kesulitan membuat gambar pipa 3D Autocad beserta elbow 3D dan tee 3D yang presisi? Ini yang saya dan tim rasakan ketika harus membuat simulasi 3D dari instalasi pipa di project.

Berangkat dari pengalaman itu, kami buatkan plugin gratis untuk membuatnya. Previewnya ada di 3 ilustrasi dibawah.

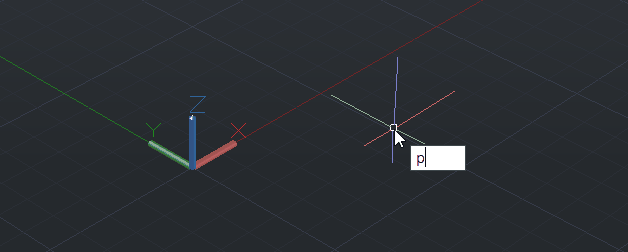

gambar pipa 3d autocad

elbow 3d autocad

gambar tee 3d autocad

Download Plugin Gratis Autolisp Autocad Pipa 3D, Elbow Pipa 3D, Tee Pipa 3D

Cara Download Gratis dan Mengaktifkan Plugin Autocad 3D Pipa, Elbow dan Tee

  1. Klik tombol Pipa 3D (.zip), Elbow 3D (.zip), dan Tee 3D (.zip) (file yang terdownload akan berbentuk zip).

  2. Ekstrak file zip dan ambil file .lsp-nya.

  3. Masukkan file FAS ke AutoCAD dengan perintah APPLOAD atau bisa juga dengan drag & drop filenya ke lembar kerja Autocad.

Cara Masuk Mode 3D Di Autocad

  1. Klik ikon home di sebelah pojok kanan atas layar (ViewCube) untuk masuk mode 3D view.

  2. Ubah gaya visual dengan meng-klik tulisan 2D Wireframe di pojok kiri atas area gambar, lalu ubah jadi realistic

Cara Menjalankan Plugin Autocad Pipa 3D, Elbow Pipa 3D, Tee Pipa 3D

Pipa 3D Autocad

  1. Ketik command PIPA3D di kolom command line atau di sembarang tempat, lalu tekan enter.

  2. Masukkan diameter pipa yang sobat engpocket inginkan dalam satuan mm, lalu tekan enter.

  3. Klik pertama sobat akan menentukan titik awal pipa.

  4. Tarik kursor ke arah yang sobat diinginkan (gunakan Ortho atau Polar Tracking agar lurus), lalu klik sekali lagi untuk menentukan arah.

  5. Input panjang pipa yang sobat engpocket inginkan dalam satuan mm.

  6. Sobat Engpocket akan melihat pipa 3D yang sobat inginkan sudah terbentuk secara ajaib.

Elbow Pipa 3D Autocad

  1. Ketik perintah ELBOW3D di kolom command line atau di sembarang tempat, lalu tekan enter.

  2. Masukkan diameter elbow yang sobat engpocket inginkan dalam satuan mm, lalu tekan enter.

  3. Klik pertama sobat akan menentukan titik awal elbow.

  4. Tarik kursor ke arah yang sobat inginkan (gunakan Ortho atau Polar Tracking agar lurus), lalu klik sekali lagi untuk menentukan titik sudut elbow.

  5. Tarik kursor ke arah belokan elbow, lalu klik sekali lagi untuk mengakhiri perintah pembuatan elbownya.

  6. Sobat Engpocket akan melihat elbow 3D yang sobat inginkan sudah terbentuk.

Tee Pipa 3D Autocad

  1. Ketik perintah TEE3D di kolom command line atau di sembarang tempat, lalu tekan enter.

  2. Masukkan diameter utama tee yang sobat Engpocket inginkan dalam satuan mm, lalu tekan enter.

  3. Masukkan diameter cabang tee, lalu tekan entar.

  4. Klik pertama sobat akan menentukan titik awal tee.

  5. Tarik kursor ke arah yang sobat inginkan (gunakan Ortho atau Polar Tracking agar lurus), lalu klik sekali lagi untuk menentukan titik sudut tee.

  6. Tarik kursor ke arah cabang tee, lalu klik sekali lagi untuk mengakhiri perintah pembuatan tee-nya.

  7. Sobat engpocket akan melihat tee 3D yang sobat inginkan sudah terbentuk.

Apa Arti Dari Pipa?

Pipa adalah material berbentuk tabung panjang yang digunakan sebagai jalur untuk mengalirkan senyawa dari 1 area ke area lainnya.

Bahan dari pipa tergantung dari senyawa apa yang mengalir didalamnya. Panjang pipa umumnya mulai dari 1,9 meter sampai 6 meter. Terkadang pipa juga berfungsi untuk melindungi material lain seperti contoh pipa conduit untuk melindungi kabel instalasi.

Standar Long Radius dan Short Radius Pada Elbow

Dalam dunia perpipaan industri, kita mengenal dua standar radius pada elbow yang sangat krusial.

Perbedaan ini bukan sekadar untuk pantas atau tidak pantas suatu elbow terbentuk, melainkan sangat berpengaruh pada aliran cairan atau gas di dalam pipa (faktor pressure drop).

Jenis-jenis elbow:

  1. Long radius (lr): Radius kelengkungannya adalah 1,5 kali diameter pipa. Rumusnya adalah R = 1,5 x D. Ini adalah standar yang digunakan dalam plugin Engpocket karena paling aman untuk aliran fluida tinggi.

  2. Short radius (sr): Radius kelengkungannya sama dengan diameter pipanya (R = 1 x D). Biasanya digunakan pada area yang sangat sempit dan terbatas ruang geraknya.

Straight Tee dan Reducing Tee

Dalam input plugin di atas, sobat diminta memasukkan diameter utama dan diameter cabang. Plugin ini sangat hybrid karena memungkinkan sobat membuat dua jenis tee sekaligus.

2 jenis tee yang beredar di pasaran adalah:

  1. Straight tee (tee lurus): Jika sobat memasukkan angka yang sama pada diameter utama dan cabang (misal utama 100mm, cabang 100mm), maka plugin akan menghasilkan tee standar.

  2. Reducing tee atau tee mengecil atau mereduce dari pipa besar ke pipa kecil. Jika sobat memasukkan diameter cabang yang lebih kecil (misal utama 100mm, cabang 50mm), plugin akan otomatis menyesuaikan leher cabang menjadi lebih kecil.
